Tek yönden algılamalıdır. Bantın alt kısmına takılır ve bant üstünden geçen malzeme içerisine dışarıdan karışmış kırıcı vb. makinalara zarar verecek boyuttaki metalleri algılar ışıklı, sesli ve role çıkışlı sinyal verir.
- Bant üstü malzeme taşıması yapılan yerlerde kullanılır. Bant üstü malzeme yüksekliği 150 mm’yi geçmemesi gerekir.
- Algılama hassasiyeti Min 30-40 mm ve üstü metal parçacıklardır.
- Metal dedektör kontrol panosu dijital göstergeli olup ayar işlemleri sayısal değer verilerek yapılır.
- Parazit, yanlış alarm, toprak ve telsiz sinyali gibi olumsuzluklara karşı parazit ayarı menüsü vardır.
- Metal dedektör yapısı DKP sacdan olup darbelere ve ağır çalışma şartlarına uygundur.
- Montajı kolay olup taşıyıcı sistemde yapısal değişiklik gerektirmez.
- Metal dedektör uyarı ve ikaz sistemi sesli veya ışıklı olup ayrıca bir bağlantı gerektirmez.
- Metal Raptiye (perçin) ile ekli bantlarda rahatlıkla kullanılabilir. Perçin sensörü bağlantısı standart olup sonradan takılabilir.
KONVEYÖR BANT TİPİ TEK SENSÖRLÜ METAL DEDEKTÖR
Konveyör bant tipi metal dedektörler, daha çok konveyör üstünden taşınan malzeme yüksekliği 10 - 15 cm ve daha düşük olan yerlerde kullanılmaktadır. Konveyör bant ile beslenen ve metalden zarar görebilecek tüm tesisler (mıcır - kum - gıda - tekstil - v.b) Metal dedektörde hassasiyet ayarı ve toprak ayarı (basic setup) yani temel stabilizasyon ayarı yapılabilmektedir.Bu ayar ile taşınan malzeme içindeki metal karışımı %10’ a kadar sıfırlayabilmektedir. Konveyör tip metal dedektörler istenilen şekil ve ölçüde imal edilmektedir. Firmamız karşılıklı görüşüp gerekli ve yerinde çözüm üretebilmektedir. Metal dedektör bant ile taşınan malzeme içerisine karışmış olan ferro ve non ferro metal bileşiklerini tespit ederek bant konveyörü veya istenilen bölgeleri durduran bir sistemdir.
Çalışma yeri ve uygulamaları :
- Agır işletme şartlarına uygun,
- Hareketli ve mekanik parça içermeyen
- Kolay montaj
- Kolay kullanım
- Her cins malzeme içerisindeki metali algılayabilen
- Metal ayarı (büyüklük ve mesafe) ayarı yapılabilen
- Her cins metale duyarlı (krom-bakır-altın-demir-v.b.)
- İsteğe bağlı olarak değişik şekillerde imalatı yapılabilen Endüstriyel kullanıma uygun standart ve opsiyonel özelliklere sahip bir dedektör sistemidir.
- Konveyör bantta çelik montaja gerek duymadan montaj yapabilme,
- Kumanda panosunda değişiklik yapmadan bağlanabilme,
- PLC ve otomasyona bağlanabilme özelliği,
- Kendi imalatımız olup yedek parça sıkıntısı yoktur.
- 1 yıl garanti kapsamındadır.
- Standart cihazlar metal geldi rölesi 6 A.
- Arıza siyali rölesi (sesli yada ışıklı) 6 A.
- Metal geldi sinyali rölesi (sesli yada ışıklı uyarı) 6 A.
- Toprak ayar sistemi (basic setup)
- 220 V / 50 Hz A.C. 190 - 235 V çalışma aralığı
- Max 20 W, Kısa devre korumalı
- LCD ekran
- Sayısal değer vererek hassasiyet ayar yapabilme
- Manuel ve otomatik resetleme
- Geciktirme ayarı
- Parazit ayarı
- Metal sayma ve sıfırlama imkanı
PERÇİN SENSÖRÜ
Metal raptiye ile ekli bantlarda kullanılan metal dedektörlerden önce takılıp metal dedektöre perçin uyarısı veren sensörlerdir.
Metal dedektör iki parçadan oluşur
Sensör (Başlık)
Elektronik kontrol panosu
Sensörü bandın başlangıç noktasından yaklaşık 2-3 mt. İleriye resimde görüldüğü gibi bandı alt kısmına bant rulosundan en az 20 cm ileriye banda en yakın yeri olan orta nokasından 3 cm aralık bırakarak ve bandı ortalayacak şekilde cihazla birlikte verilen montaj aparatını ( Köşebent ) bandın şasesine kaynak ediniz. Kaynak işlemi sıranda sensör fişinin takılı olmaması uygundur.
Mevcut jaklı özel kabloyu sensöre takıp kablonun diğer ucunu elektronik kontrol panosunda başlık yazılı klemense bağlayınız.
Elektronik kontrol panosu
Metal dedektör panosu sensörden enfazla 20 mt ileriye takılabilir, sensöre en yakın mesafeye takmak en uygunudur.

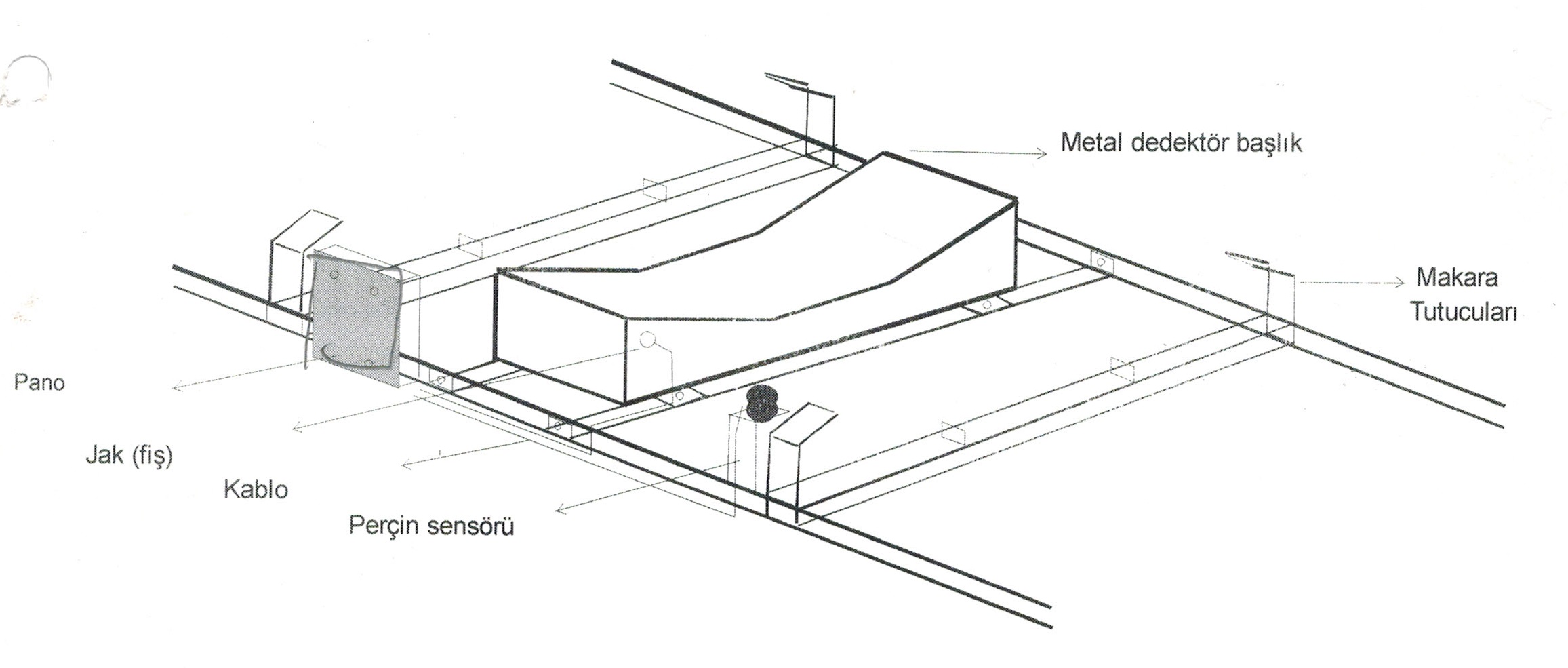

Perçin Sensörü
Sistemde perçin sensörü varsa metal dedktör sensöründen 40 cm önce bandın kenarına banda 2 - 3 cm yaklaştırarak yapınız. ( resimde görüldüğü gibi )
Mevcut jaklı özel kabloyu sensördeki jak yuvasına takıp diğer ucunu elektronik kontrol panosunda sensör yazılı klemense bağlayınız.
TEKNİK ÖZELLİKLER
- Besleme gerilimi: 220 V AC ± %10
- Max güç: 15 W
- Pano: IP 65
- Sensör: IP 65 DKP sac
- Sensör kablosu: LIYCY
- Besleme kablosu: 2 x 1,5 mm
- Kumanda rölesi: 10 Amp Enversör.
- İkaz rölesi: 6 Amp Enversör.
- Arıza rölesi: 6 Amp Enversör.
- LCD dijital ekran
- Hassasiyet ve diğer ayarları sayısal değer vererek yapabilme imkanı ( 0 – 250 arası )
- Parazit ayarı ( çevre etkilerin sıfıra indirgenmesi için telsiz – kablo v.b )
- Manuel resetleme
- Otomatik resetleme ( 0 – 60 sn )
- Geciktirme ayarı ( 0 – 60 sn )
- Ürün etkisi ayarı ( 0 – 60 sn )
- Metal sinyali sayma ve sıfırlama imkanı LCD ekran üzerinde
- Elektronik ve mekanik aksam -20 ˚C ile + 55 ˚C aralığında çalışabilir.
Metal dedektör ayar parametreleri:
Hassasiyet ayarı : 0 – 250 aralığı
- 0 En düşük hassasiyet seviyesidir yani metal algılaması en düşük seviyede metal büyüklüğü en büyük ölçüdedir (pratik olarak 15 cmx 15 cm ölçülerinde metal parçası)
- 250 En yüksek hassasiyet seviyesidir yani metal algılaması en yüksek seviyede metal büyüklüğü ise en küçük ölçüdedir (pratik olarak 2-3 cm yada 8-10 mm 3 cm boyunda cıvata bu ölçülerde metal parçacıkları)
Parazit ayarı: 0 – 100 Aralığı
İşletmenin otomasyon sisteminde çalışan Kontaktör,röle,şalter vb gibi şalt elemanlarının oluşturduğu kısa süreli ark,vb parazitleri gidermek için parazit ayarı gerekmektedir.
Perçin süresi ayarı 1 – 10 sn aralığındadır.
Standart ayar 1-2 sn aralığıdır.
Reset ayarı
Reset butonu: reset işleminin buton ile yapılmasını yani butonu devreye alır.
Otomatik: Reset işleminin zamana bağlı olarak yapılmasını sağlar ayarlanılan sürenin bitiminde cihaz otomatik olarak devreye girer.
Reddetme zamanı: 0 – 10 sn
Metal dedektörün metali gördükten sonra rölenin devreye girmesini yani bandın veya sistemin gecikmeli olarak durması anlamına gelir.
